采用螺杆挤压法合成高强度碳纤维增强尼龙6复合材料

采用螺杆挤压法合成高强度碳纤维增强尼龙6复合材料

供稿人:张倍宁、李涤尘 供稿单位:西安交通大学机械制造系统工程国家重点实验室  发布日期:2023-05-10
分享按钮

高度通用的熔丝制造(FFF)可以按需制造碳纤维增强塑料(CFRP)的复杂结构,但FFF固有的低流量和相对较低的强度为大规模工业应用带来了主要障碍。在这项工作中,通过将复合材料颗粒直接送入定制的螺杆挤出3D打印机,制造了高强度的PA6-CF复合部件,其CF含量高达35wt%。这项工作研究了CF含量对PA6-CF复合材料流变性能和力学性能的影响,力学试验表明,CF显著提高了3d打印复合材料的强度,获得了最高169.9MPa的拉伸强度。

打印样件的制备过程如下图1所示。将硅烷偶联剂KH792溶液处理过的PA6球团送入台式双螺杆挤出机中,连续的CF丝束通过旋转的双螺杆直接拉入挤出机,以制备PA6-CF复合材料,如图1a所示。制备的PA6-CF复合球团在80℃的除湿机中干燥6小时后,将完全干燥的颗粒送入定制的基于挤压的3d打印系统,如图1b所示。通过拉伸,弯曲和冲击测试中评估了打印复合材料的机械性能,测试尺寸及标准如图1c所示。

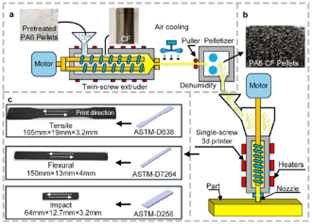

图1 制备PA6-CF复合试样的原理图(a)制备PA6-CF颗粒(b)螺杆3D打印机制备PA6-CF复合试样 (c)每次力学试验的尺寸和ASTM标准

打印样件的力学性能测试结果如图2所示。PA6- 25CF的抗拉强度达到169.7 MPa,是纯PA6强度(54.1 MPa)的3.15倍,这种强度目前也是3D打印短碳纤维增强聚合物复合材料中最高的。PA6-25CF的最高杨氏模量达到6.9 GPa。随着CF含量的进一步增加,PA6-35CF的极限强度略有下降,为160.8 MPa,如图2a所示。与拉伸试验类似,当CF含量为25wt%时,其抗弯强度和模量均达到最大值,分别为218.9 MPa和14.14 GPa,如图2b所示。而复合材料的冲击强度随CF含量的增加而单调增加,PA6-35CF冲击强度可达8.89 kJ/m2(图2c)。为了评估PA6高温应用下的固有热稳定性,对PA6- 35CF复合材料的拉伸性能在高温下进行了检测,如图2d所示,断裂应力随着温度的升高而降低。尽管如此,3d打印的PA6-35CF在100℃下仍显示优良的强度(68.5 MPa),与PLA, ABS和PC在室温下的强度相当。这一发现表明,3d打印的PA6-CF复合材料可能适用于各种高温应用。

用扫描电镜(SEM)对拉伸断裂试样的截面进行了表征(图3)。在PA6-15CF样品(图3a和d)中,几乎所有的CF都很好地嵌入到聚合物基体中。在PA6-25CF(图3b)中,观测到明显更多的CF和拉伸断裂, PA6-25CF的普遍存在以及纤维在拉伸作用下断裂的增加最终导致了PA6-25CF试件的强度和模量的增加。进一步增加CF含量到PA6-35CF(图3c)时,拉出空洞常被扩大的空洞所取代,且CF表面看起来光滑和干净,表明CF与PA6基体浸渍较差。PA6-35CF试件中未浸渍CF的承载能力下降可能是其抗拉强度低于PA6-25CF的部分原因。微观结构表征和力学性能都表明,当CF含量在25 wt %左右时,会产生强化饱和效应,其中由较高CF含量提供的力学改善并不能补偿与内部缺陷相关的结构弱化效应(如较高的孔隙率和较差的浸渍率)。

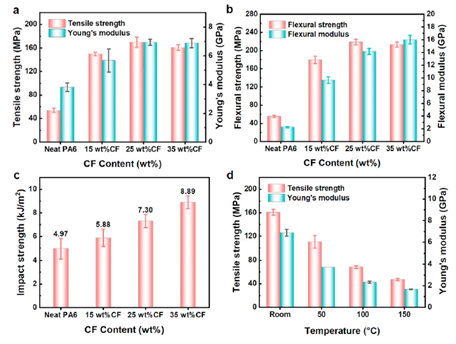

图2 打印PA6和PA6- CF复合材料的力学性能。(a) 拉伸强度和模量,(b)弯曲强度和模量,(c)冲击强度,(d)高温下的拉伸强度和模量。
图3 拉伸断裂3d打印PA6-CF复合材料试样截面的显微组织 (a) PA6-15CF,(b) PA6-25CF和(c) PA6-35CF。(d) - (f)为每个试件矩形区域的放大视图

在本研究中,使用螺旋挤压3D打印机对高强度PA6-CF复合材料样件进行了制备。结果表明,通过长且均匀分布的CF短纤维增加,可以制备具有相当高抗拉强度的复合材料,最大抗拉强度达到169.7 MPa。该研究表明,利用螺杆挤压方法打印高性能PA6-CF元件具有广阔的潜力,这项研究也为优化印刷工艺和开发新的复合原料提供了广阔的机会。

参考文献:

  1. Li X., He J., Hu Z., et al. High strength carbon-fiber reinforced polyamide 6 composites additively manufactured by screw-based extrusion[J]. Composites science and technology,2022,229.
